본제품은 SATA 방식의 하드디스크를 E-IDE 방식으로 변환해주는 젠더(브릿지)입니다.
싸이즈가 하드후면 좌 우를 넘지 않으며 브릿지를 장착해도, 하드 뒤로 3.1Cm 정도 추가 공간만
차지 하므로 기존 케이스에도 무난히 장착이 가능합니다.
 3,5" 슬림형 HDD를 장착해도 하드 뚜께를 넘지 않고, 브릿지 전제를 플라스틱 커버로 감싸
쇼트위험을 줄였습니다.
브릿지 후면은 일반 IDE HDD 와 동일한 구조로 설계했으며, Master/Sleve/Cable Select 조정
이 가능하도록 점퍼도 제공 합니다.



이 제품은 기존 SATA 하드를 E-IDE 로 변환 사용이 가능한 브릿지 입니다.
SATA HDD를 바로 장착하여, E-IDE 포트로 연결이 가능하며, Master/Slave 또는
Cable Select 조정도 가능합니다. 제품의 후면 연결부는 일반 IDE HDD 와 동일한
구조로 되어 있고 HDD / SATA 방식의 ODD(DVD 레코더 등)도 연결 가능합니다.
또한 CE, FCC, Rosh 등 의 국제 인증이 되어있어 수출용 장비에 적용 하는데
있어 문제가 없습니다.
AIO SATA to IDE 브릿지 2
분류
SATA HDD IDE 변환 브릿지 2
인터페이스
E-IDE
디스크 인터페이스
SATA, SATAII
연결가능 장치
SATA 방식의 Blu-ray Disc, DVD, DVD-RAM, CD-ROM, CD-RW, Hard Disk
메인칩셋
Marvell 88SA8052-NNC2
ATA 지원 모드
PIO mode,UDMA 150, 100, 66, 44, 33, 25, 16.7 MB/s
후면부
일반 IDE HDD 와 동일 구조
크기
97mm x 32mm x 11.5mm
인증
CE, FCC, Rohs

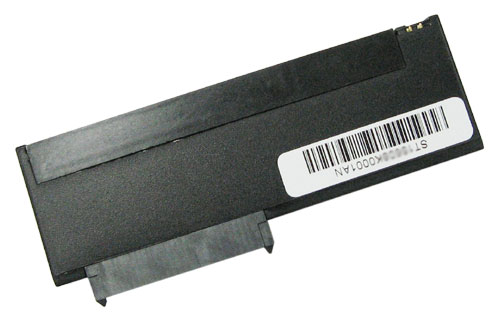

전면 : SATA HDD에 연결되는 SATA 포트가 있습니다.

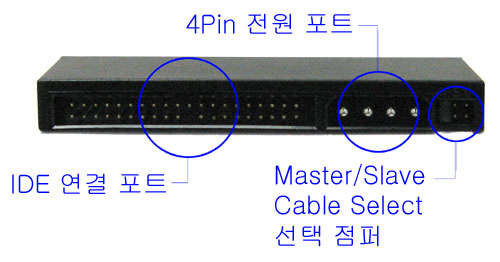

후면 : 일반 HDD 와 동일한 규격으로 제작 되어있으며, 40Pin IDE 포트와, 4Pin 전원포트
Master/Slave/Cable Select 조정 점퍼가 있습니다.

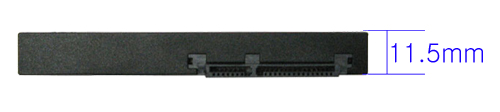

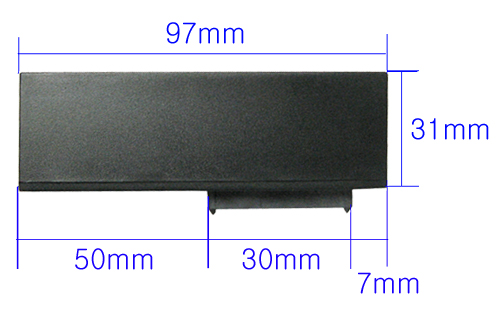

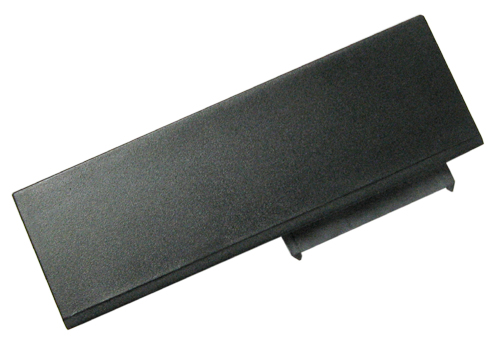

SATA to IDE 브릿지 2 싸이즈

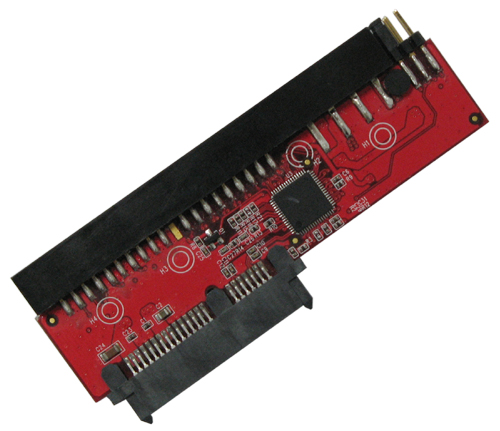

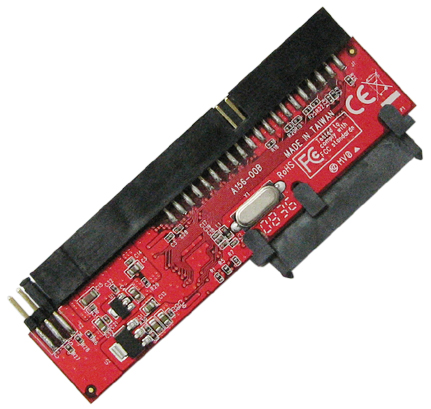

쇼트 방지용 보호 커버를 제거한후 내부 PCB 모습 입니다.

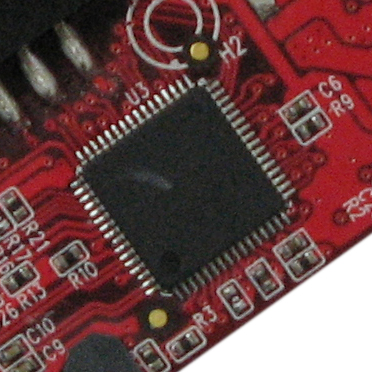

메인칩셋 : Marvell 88SA8052-NNC2

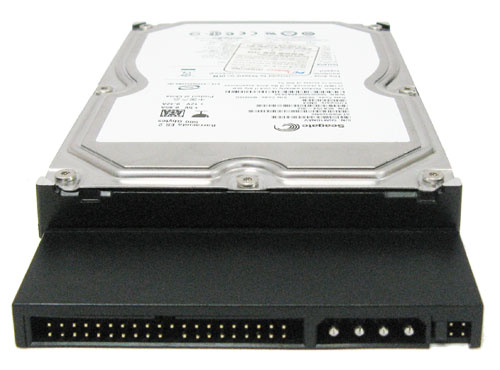

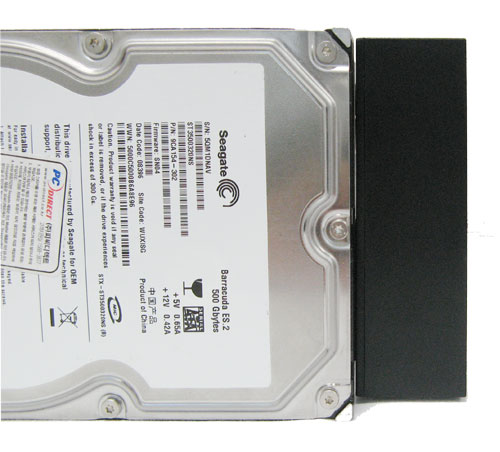

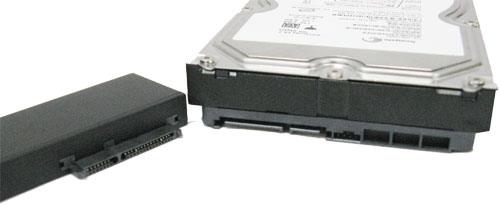

SATA HDD 에 브릿지를 장착한 모습 입니다.

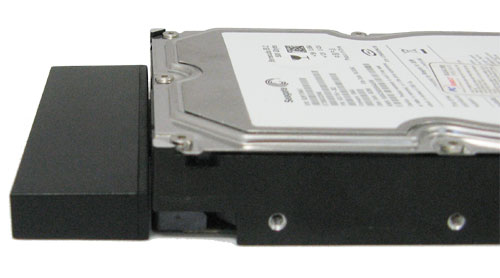

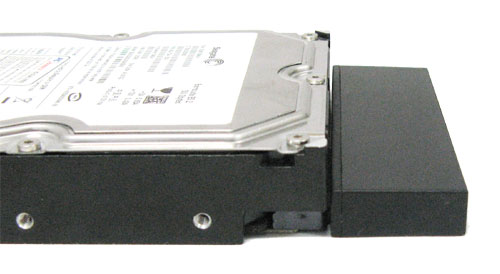

슬림형 HDD에도 맞게 슬림형으로 제작 되었습니다.
